TRAVAUX PUBLICS SOMTUBE FTF

SOMTUBE FTF - Masque drainant

A_IDRRIM
Marquage CE

Utilisation

Les infiltrations d'eau dans le sol peuvent entrainer des détériorations des ouvrages et nuire à sa durée de vie. Il est alors important d'avoir recourt à une solution de drainage appropriée et efficace.

Le SOMTUBE® FTF limite les sous-pressions hydrauliques lors d’une remontée de nappe phréatique et évite ainsi les infiltrations d’eau dans l’ouvrage. Cette solution est préconisée dans le cadre de plusieurs applications :

  • La réalisation de drainage en masque drainant
  • La réalisation de drainage sous remblai
  • La réalisation de drainage sous remblai sur sol compressible
  • La réalisation de drainage à l’arrière des massifs renforcés
  • La réalisation de drainage sous voies ferrées

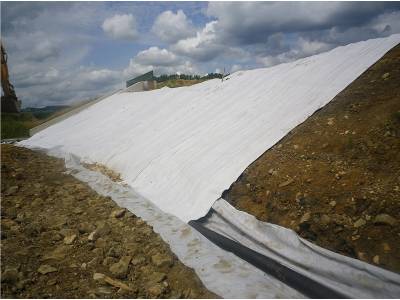

Pour le drainage en masque drainant, le SOMTUBE® FTF permet de stopper les arrivées d'eau dans les pentes naturelles ou les talus de remblai. Il remplace le dispositif classique en matériaux granulaires drainants et filtres géotextiles.

Pour le drainage sous remblai et sous voies ferrées, le SOMTUBE® FTF remplace le dispositif classique de matériaux granulaires drainants et filtres géotextiles. Il peut aussi être utilisé en zones humides et en zones compressibles en complément des drains verticaux.

Pour le drainage à l’arrière des massifs renforcés, il est nécessaire d’installer le SOMTUBE® FTF afin d’évacuer les eaux à l’interface entre le remblai technique et le massif existant. Selon les dispositions constructives de l’ouvrage (hauteur du mur, matériaux disponibles,…) deux modes d’installation de ce produit sont possibles :

  • Installation depuis le pied de la pente
  • Installation depuis la crête

Avantages

  • Augmentation des performances de drainage du sol
  • Facilité d'installation avec un seul produit à dérouler
  • Augmentation de la stabilité du talus en cas d’une application en masque drainant
  • Réduction de la circulation des engins de chantier sur le site en travaux
  • Diminution du temps des travaux et du terrassement
  • Économie de matériaux
  • Réduction de l'empreinte carbone car l'apport de matériaux granulaires sur site est évité
  • Une solution économique car le coût de transport est sensiblement réduit

Fonctionnalités

Drainage Drainage
Filtration Filtration
Protection mécanique Protection mécanique

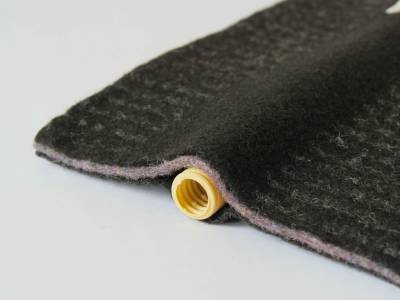

Caractéristiques

  • Géocomposite en polypropylène
  • Largeur d’un rouleau : 3,90 m
  • Longueur d'un rouleau : 50 m
  • 3 diamètres de mini-drains perforés : 16 mm, 20 mm et 25 mm
  • 4 espacements possibles entre les mini-drains : 200 cm, 100 cm, 50 cm et 25 cm


POUR EN SAVOIR PLUS…

Fiche technique
Demander la fiche technique

Chantiers réalisés avec SOMTUBE FTF

Remplacement de base drainante granulaire

Remplacement de base drainante granulaire

[Travaux publics]

Contournement de Valenciennes (59)
15 000 m2
Le tracé de la nouvelle rocade a mis en évidence une zone humide avec de fortes contraintes de remontées des nappes phréatiques. La solution mise en place a été le SOMTUBE® FTF pour assurer le drainage, réaliser une économie de temps de pose et de matériau granulaire.
