Installations de stockage de déchets (ISD)

INSTALLATIONS DE STOCKAGE DE DÉCHETS (ISD) DRAINTUBE CONDUCTIVE

DRAINTUBE CONDUCTIVE - Détection de fuites sous étanchéité

DRAINTUBE logo
Marquage CE

Utilisation

Afin de protéger la nappe phréatique des infiltrations de lixiviats contaminés, un système d'étanchéité est installé lors de la construction ou l'extension de centres de stockage de déchets. Dans le but de contrôler l'étanchéité à court et long terme en fond de casier, un géocomposite conducteur drainant DRAINTUBE® CONDUCTIVE est mis en place pour assurer le contrôle de fuites à la réalisation de l'ouvrage et le drainage en cas de fuites de lixiviats en cours d'exploitation.

Le DRAINTUBE® CONDUCTIVE est un géocomposite conducteur composé d’une grille conductrice entre un filtre et une nappe drainante. Placé en fond de casier, entre deux géomembranes, il permet la détection de fuites en réalisant un contrôle intégral de la géomembrane supérieure par balai électrique et protège mécaniquement la géomembrane contre le poinçonnement.

La réalisation d’une double étanchéité par géomembrane permet d’augmenter la sécurité de l’ensemble du système vis-à-vis des risques environnementaux.

Un contrôle de l’étanchéité par balai électrique après sa mise en œuvre assure l’étanchéité totale du dispositif. Le DRAINTUBE® CONDUCTIVE permet d’effectuer ces contrôles même lorsque les deux géomembranes sont séparées par une couche d’air (électriquement isolante).

Raccordement collecteur par le système Quick Connect

Le système Quick Connect permet de raccorder directement les mini-drains du DRAINTUBE® CONDUCTIVE au drain collecteur principal. Dans le cas du drainage de gaz, il permet une mise en dépression de l'ensemble du système.

Avantages

  • Un produit qui assure 4 fonctions : protection mécanique, filtration, drainage et détection de fuites
  • Diffusion du courant électrique de manière homogène en sous-face d’étanchéité

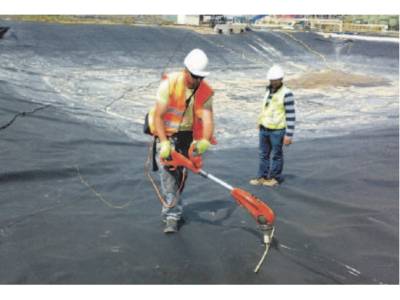

  • Détection de fuites possible lorsque la géomembrane est apparente avec un balai électrique ou lorsque la géomembrane est couverte avec la méthode dipôle-dipôle

Fonctionnalités

Détection de fuites Détection de fuites
Drainage Drainage
Filtration Filtration
Protection mécanique Protection mécanique

Caractéristiques

  • Géocomposite en polypropylène composé d'une grille conductrice avec une structure maillée en fils polyéthylène de 3 mm x 7 mm, associée à un fil en inox conducteur de maillage 50 mm x 50 mm
  • Largeur du rouleau : 3,90 m
  • Longueur du rouleau : 50 m
  • 3 diamètres de mini-drains perforés : 16 mm, 20 mm et 25 mm
  • 4 espacements possibles entre les mini-drains : 200 cm, 100 cm, 50 cm et 25 cm
