TRAVAUX PUBLICS BLOCK AFIWALL

BLOCK AFIWALL - Ouvrages en remblai renforcé - AFIWALL

Utilisation

Les constructions d'infrastructure demandent parfois l'aménagement de talus très pentus. La gamme AFIWALL® propose alors différents modes de construction simples et rapides qui offrent des solutions variées pour réaliser ces ouvrages.

Qu'il s'agisse ainsi de renforcement de talus, d'ouvrage de soutènement en remblai renforcé à parement vertical ou légèrement incliné, de culées de pont ou bien encore de merlons anti-bruit, la technologie Block AFIWALL est utilisée dès lors qu'un parement béton est requis.

Cette solution est composée de trois produits :

  • un géosynthétique de renforcement spécifiquement dimensionné type NOTEX® C dans le cas d’un remblai granulaire agressif à l’installation ou NOTEX® GX ou GEOTER® F dans la plupart des cas classiques
  • un géocomposite de drainage type SOMTUBE® FTF pour lutter contre les infiltrations d’eau dans le remblai technique
  • de blocs modulaires de béton type BETOATLAS® ou LEROMUR®

Avantages

  • Une solution novatrice et économique composée de 3 produits fournis par AFITEXINOV pour assurer le renforcement, le drainage et le parement de l'ouvrage
  • Réalisation d'ouvrages de soutènement de grande hauteur
  • Le parement modulaire béton remplace la construction de murs traditionnels
  • Rapidité de mise en œuvre
  • Aspect différent selon le type de bloc modulaire utilisé
  • Meilleure insertion dans le paysage

Fonctionnalités

Drainage Drainage
Renforcement Renforcement
Soutènement Soutènement

Caractéristiques

Block BETOATLAS®

  • Poids de l'élément vide : 24 kg
  • Poids de l'élément plein : 50 kg
  • Nombre d'élément au m2 : 20
  • Conditionnement : 2,40 m2 / palette
  • Hauteur maximum : 11 m

Block LEROMUR®

  • Poids des éléments :
    module de 100 cm : 54 kg / module de 50 cm : 27 kg / module de 25 cm : 13 kg
  • Conditionnements par palettes :
    module de 100 cm : 24 / module de 50 cm : 48 / module de 25 cm : 96
  • Hauteur maximum : 25 m


POUR EN SAVOIR PLUS…

Fiche technique
Demander la fiche technique

Chantiers réalisés avec BLOCK AFIWALL

Sécurisation de talus instables

Sécurisation de talus instables

[Travaux publics]

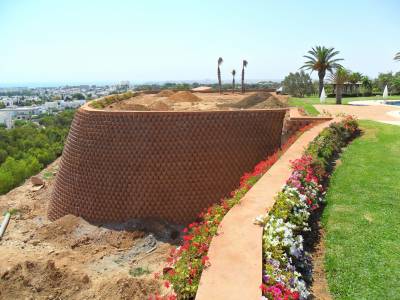

Quartiers Doum & Maadid - Rabat (Maroc) - 1 000 m2
Dans le but de sécuriser les talus à risque dont la stabilité n'est plus vérifiée, Afitexinov est intervenue en proposant sa solution : Block AFIWALL composée d'un géocomposite de drainage SOMTUBE® FTF, d'un géosynthétique de renforcement et de blocs modulaires béton.
